Comment configurer un switch Huawei pour VLAN ?

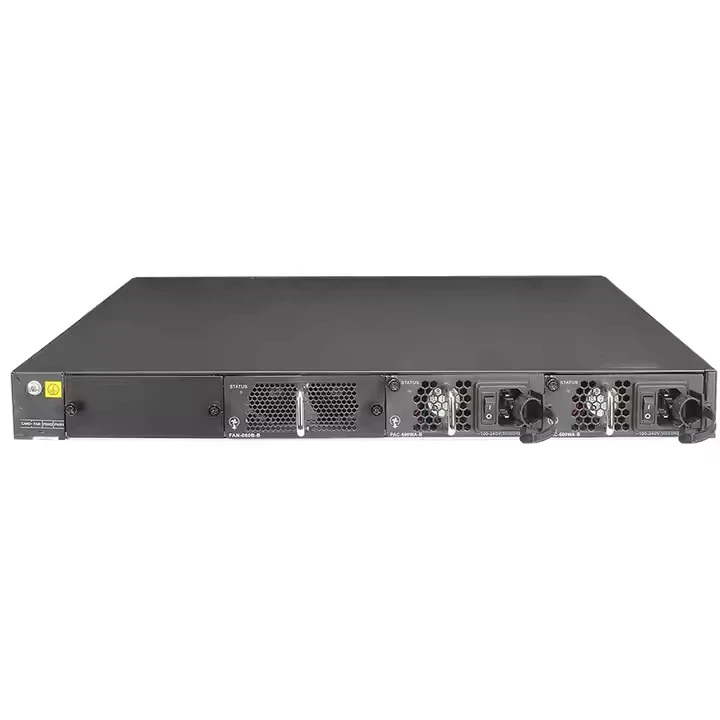

Dans le domaine de l'infrastructure réseau, les réseaux locaux virtuels (VLAN) jouent un rôle central dans l'amélioration de l'efficacité, de la sécurité et de la gérabilité du réseau. En tant que fournisseur de commutateurs Huawei de confiance, je connais bien le processus de configuration d'un commutateur Huawei pour les VLAN. Dans ce blog, je vais vous guider à travers le processus étape par étape de configuration des VLAN sur les commutateurs Huawei, couvrant différents modèles tels que leCommutateur Huawei S5700,Huawei S6700, etHuawei Commutateur S6730.

Comprendre les VLAN

Avant de se lancer dans le processus de configuration, il est essentiel de comprendre ce que sont les VLAN. Un VLAN est un regroupement logique de périphériques réseau pouvant s'étendre sur plusieurs segments LAN physiques. Les VLAN permettent aux administrateurs réseau de segmenter un réseau en groupes plus petits et plus faciles à gérer, quel que soit l'emplacement physique des appareils. Cette segmentation peut améliorer les performances du réseau en réduisant le trafic de diffusion, renforcer la sécurité en isolant les données sensibles et simplifier la gestion du réseau.

Conditions préalables

• Connexion physique: Assurez-vous que votre switch Huawei est correctement connecté à l'alimentation électrique et au réseau. Vous aurez peut-être également besoin d'un câble de console pour connecter votre ordinateur au port de console du commutateur pour la configuration initiale.
• Accès au commutateur: Vous devez disposer d'un accès administratif au commutateur, ce qui implique généralement de connaître le nom d'utilisateur et le mot de passe. S'il s'agit d'un nouveau commutateur, les informations d'identification par défaut peuvent être utilisées initialement.
• Connaissance de base du réseau: Une connaissance des concepts de base des réseaux tels que les adresses IP, les sous-réseaux et les trames Ethernet est utile.

Configuration des VLAN sur les commutateurs Huawei

Étape 1 : accéder à la vue système

La première étape de la configuration d'un VLAN sur un commutateur Huawei consiste à accéder à la vue système. Vous pouvez le faire en vous connectant au commutateur via le port de console ou une session Telnet/SSH. Une fois connecté, vous serez dans la vue utilisateur. Pour accéder à la vue système, utilisez la commande suivante :

Système <HUAWEI> - vue [HUAWEI]

L'invite passe de<HUAWEI>à[HUAWEI], indiquant que vous êtes maintenant dans la vue système.

Étape 2 : Créer des VLAN

Dans la vue système, vous pouvez créer des VLAN à l'aide duVLANcommande. Par exemple, pour créer le VLAN 10 et le VLAN 20, utilisez les commandes suivantes :

[HUAWEI] vlan batch 10 20 Info : Cette opération peut prendre quelques secondes. Veuillez patienter un instant... c'est fait.

Lelot de VLANLa commande vous permet de créer plusieurs VLAN à la fois. Vous pouvez également créer un seul VLAN à l'aide duVLANcommande suivie de l'ID du VLAN, par exemple,[HUAWEI] vlan 30.

Étape 3 : configurer les interfaces VLAN

Si vous souhaitez activer la communication entre différents VLAN ou entre le VLAN et le réseau externe, vous devez configurer les interfaces VLAN. Chaque interface VLAN agit comme une interface de routeur virtuel pour le VLAN. Pour créer une interface VLAN pour le VLAN 10 et lui attribuer une adresse IP, utilisez les commandes suivantes :

[HUAWEI] interface vlanif 10 [HUAWEI - Vlanif10] adresse IP 192.168.10.1 24

Ici,192.168.10.1est l'adresse IP attribuée à l'interface VLAN, etvingt-quatrereprésente le masque de sous-réseau (255.255.255.0). Répétez ce processus pour d'autres VLAN si nécessaire.

Étape 4 : attribuer des ports aux VLAN

Après avoir créé les VLAN et configuré les interfaces VLAN, vous devez attribuer des ports physiques sur le commutateur aux VLAN appropriés. Il existe deux principaux types de modes de port : le mode d'accès et le mode de liaison.

Mode d'accès

En mode accès, un port appartient à un seul VLAN. Pour configurer un port (par exemple, GigabitEthernet 0/0/1) pour qu'il soit en mode accès et l'attribuer au VLAN 10, utilisez les commandes suivantes :

[HUAWEI] interface GigabitEthernet 0/0/1 [HUAWEI - GigabitEthernet0/0/1] lien de port - type d'accès [HUAWEI - GigabitEthernet0/0/1] accès au port vlan 10

Mode réseau

Le mode Trunk est utilisé lorsqu'un port doit acheminer le trafic de plusieurs VLAN. Pour configurer un port (par exemple, GigabitEthernet 0/0/2) pour qu'il soit en mode tronc et autoriser le trafic provenant du VLAN 10 et du VLAN 20, utilisez les commandes suivantes :

[HUAWEI] interface GigabitEthernet 0/0/2 [HUAWEI - GigabitEthernet0/0/2] liaison de port - type de liaison [HUAWEI - GigabitEthernet0/0/2] liaison de port autorisée - passer vlan 10 20

Étape 5 : Enregistrez la configuration

Après avoir terminé la configuration du VLAN, il est important de sauvegarder la configuration dans la mémoire non volatile du commutateur. Cela garantit que la configuration sera conservée même après un cycle d'alimentation. Pour enregistrer la configuration, utilisez la commande suivante :

[HUAWEI] sauvegarder La configuration actuelle sera écrite sur l'appareil. Êtes-vous sûr de continuer ? [O/N] : y Info : La configuration a été enregistrée avec succès.

Vérification de la configuration du VLAN

Vous pouvez vérifier la configuration du VLAN sur le commutateur à l'aide de plusieurs commandes. Par exemple, pour afficher les informations VLAN, utilisez leafficher le réseau local virtuelcommande:

[HUAWEI] afficher le VLAN

Cette commande vous montrera une liste de tous les VLAN créés sur le commutateur, ainsi que leur état et les ports attribués à chaque VLAN. Pour afficher le type de lien de port et les informations d'attribution de VLAN pour un port spécifique, utilisez leinterface d'affichagecommande suivie du nom du port, par exemple,[HUAWEI] interface d'affichage GigabitEthernet 0/0/1.

Dépannage

• Le VLAN ne fonctionne pas: Si les appareils d'un VLAN ne peuvent pas communiquer entre eux, vérifiez les attributions de ports. Assurez-vous que les ports sont correctement configurés en tant que ports d'accès ou de jonction et que les ID VLAN correspondent.
• Problèmes de connectivité: S'il y a des problèmes de connectivité entre les VLAN, vérifiez la configuration de l'interface VLAN. Assurez-vous que les adresses IP attribuées aux interfaces VLAN se trouvent dans le bon sous-réseau et qu'il n'y a aucun problème de routage.
• Perte de configuration: Si la configuration est perdue après un redémarrage, cela peut être dû au fait qu'elle n'a pas été enregistrée correctement. N'oubliez jamais d'utiliser lesauvegardercommande après avoir apporté des modifications.

Conclusion

La configuration des VLAN sur les commutateurs Huawei est un processus simple qui peut améliorer considérablement les performances, la sécurité et la gérabilité de votre réseau. En suivant les étapes décrites dans ce blog, vous pouvez créer et gérer des VLAN sur différents modèles de commutateurs Huawei, tels que leCommutateur Huawei S5700,Huawei S6700, etHuawei Commutateur S6730.

En tant que fournisseur de commutateurs Huawei, je m'engage à fournir des produits de haute qualité et une assistance technique professionnelle. Si vous êtes intéressé par l'achat de commutateurs Huawei ou si vous avez besoin d'une assistance supplémentaire pour la configuration du VLAN, n'hésitez pas à nous contacter pour un achat et des discussions approfondies. Notre équipe d’experts est prête à vous aider à construire une infrastructure réseau plus efficace et plus sécurisée.

Références

• Guide de configuration du commutateur Huawei
• Manuels sur les principes fondamentaux du réseautage
